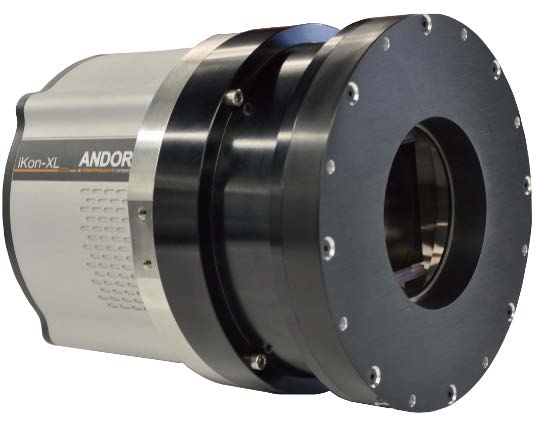

iKon-XL系列大面陣制冷CCD相機
- iKon-XL
iKon-XL 系列高靈敏度科學級相機采用E2V 公司4096×4096 芯片、制冷溫度可達-100℃。iKon 系列科學級影像CCD 相機是在傳統的影像CCD 基礎上， 采用UltraVac™等*技術，保證*長時間的真空維持度，從而賦予了本系列CCD 相機*大的使用可靠性和配置靈活性。
• 4096×4112 分辨率，大視場高分辨率
技術參數指標：
|
型號 |
iKon-XL |
|
芯片類型 |
BV：背感光，可見波段優化 BU2：背感光，紫外增強250nm 優化 BR-DD：背感光深耗盡CCD。帶有消除近紅外波段的etalon 鍍膜 |
|
有效像素 |
4096×4112 |
|
芯片尺寸 |
61.4mm×61.4mm |
|
像元尺寸 |
15μm×15μm |
|
滿阱容量 |
350,000 e- |
|
*大讀出速度 |
4MHz |
|
幀頻 |
<1fps |
|
*小讀出噪聲 |
2.1e- |
|
*小暗電流 |
0.0008 e-@-100℃ |
|
*低制冷溫度 |
-100℃ |
附件選項：
C 轉F 接口、水冷機

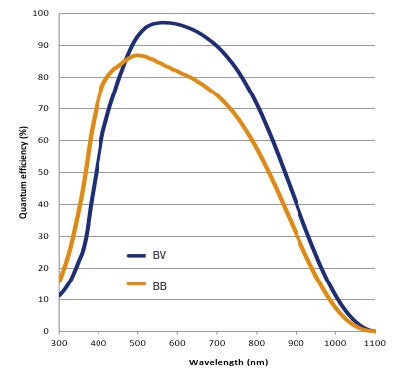

iKon-XL 量子效率曲線
iKon 系列參數對比：
|
|
DU912 |
DU934 |
DU934 |
DW936 / DZ936 |
iKon-XL |
|
芯片類型 |
BV：背感光，可見波段優化 FI：前感光CCD |
BU2：背感光，紫外增強250nm 優化 BV：背感光，可見波段優化 FI：前感光CCD |
BR-DD：背感光深耗盡CCD。帶有消除近紅外波段的etalon 鍍膜 BEX2-DD：背感光深耗盡CCD。帶有消除近紅外波段的etalon 鍍膜以及波段擴展雙層抗反射膜 |
FI：前感光CCD BV：背感光，可見波段優化 BU2：背感光，紫外增強250nm 優化 BR-DD：背感光深耗盡CCD。帶有消除近紅外波段的etalon 鍍膜 |
BV：背感光，可見波段優化 BU2：背感光，紫外增強250nm 優化 BR-DD：背感光深耗盡CCD。帶有消除近紅外波段的etalon 鍍膜 |
|
有效像素 |
512×512 |
1024×1024 |
1024×1024 |
2048×2048 |
4096×4112 |
|
芯片尺寸 |
12.3mm×12.3mm |
13.3mm×13.3mm |
13.3mm×13.3mm |
27.6mm×27.6mm |
61.4mm×61.4mm |
|
像元尺寸 |
24μm×24μm |
13μm×13μm |
13μm×13μm |
13.5μm×13.5μm |
15μm×15μm |
|
滿阱容量 |
300,000 e- |
100,000 e- |
100,000 e- |
100,000 e- |
350,000 e- |
|
最大讀出速度 |
2.5MHz |
5MHz |
5MHz |
5MHz |
4MHz |
|
幀頻 |
8.1fps |
4.4fps |
4.4fps |
0.95fps |
<1fps |
|
*小讀出噪聲 |
3e- |
2.9e- |
3.3e- |
2.9e- |
2.1e- |
|
*小暗電流 |
0.0006 e-@-100℃ |
0.00012 e-@-100℃ |
0.00047 e-@-100℃ |
0.00013 e-@-80℃， 0.000059 e-@-100℃ |
0.0008 e-@-100℃ |
|
*低制冷溫度 |
-100℃ |
-100℃ |
-100℃ |
-80℃ @ 四級制冷， -100℃ @ 五級制冷 |
-100℃ |
