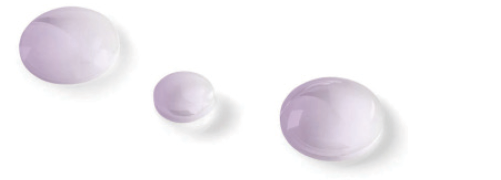

CVI球面透鏡
簡 述：
CVI 提供由N-BK7，UV 級熔融石英，準分子級熔融石英，CaF2 和N-SF11 等材料構成，直徑范圍為2.5 至76mm，焦距為3mm 至10m 的透鏡。 透鏡支持各種鍍膜，包括增透膜、高反膜等。鏡片的面形精度達到λ/10，能減少波前失真，使散射最小。 包括平凸透鏡、雙凸透鏡、平凹透鏡、雙凹透鏡。
品 牌：
美國 CVI
產品型號：
- CVI
球面透鏡主要用于聚焦、成像、準直或擴束等，廣泛應用于各光學系統。
CVI 提供由N-BK7，UV 級熔融石英，準分子級熔融石英，CaF2 和N-SF11 等材料構成，直徑范圍為2.5 至76mm，焦距為3mm 至10m 的透鏡。
透鏡支持各種鍍膜，包括增透膜、高反膜等。鏡片的面形精度達到λ/10，能減少波前失真，使散射最小。
包括平凸透鏡、雙凸透鏡、平凹透鏡、雙凹透鏡。
包括平凸透鏡、雙凸透鏡、平凹透鏡、雙凹透鏡。

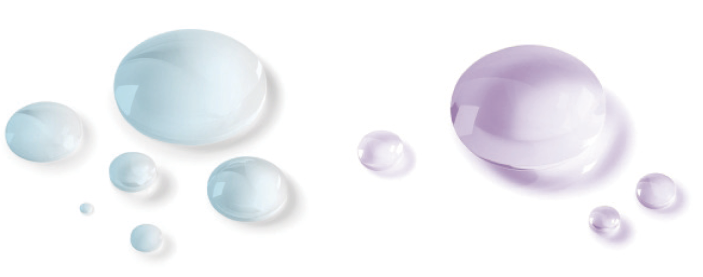

1）平凸透鏡
主要起聚光和準直光路的作用。當聚焦光在凸面處入射，且透鏡在無限共軛比處使用時，能代替best-form lens，使得球面像差最小，更加經濟實惠。離軸使用時能減少球面像差和近零慧差。透鏡材料是N-BK7 或熔融石英，不同型號的產品適用波段從193nm 到1600nm，覆蓋紫外到近紅外。支持客戶定制鍍增透膜，部分型號對連續激光和脈沖激光有較高的損傷閾值，窄帶脈沖激光：15 J/cm2, 20 nsec, 20 Hz @ 1064 nm，寬帶脈沖激光：10 J/cm2, 20 nsec, 20 Hz @ 1064 nm，連續激光：1 MW/cm2 @1064 nm。

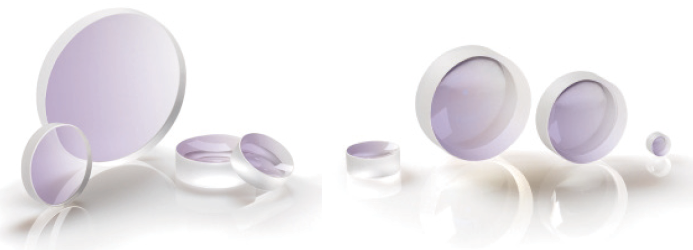

2）雙凸透鏡
2）雙凸透鏡
應用于常規的1:1 成像、擴束和光束中繼傳輸。正凸透鏡能對真實物體的虛擬成像以及0.2 至5 良好的正共軛圖像比（取決于波長）。也可用于較低f 值的對焦應用，當以單位共軛比使用時，其表現為最佳形式的單重透鏡。覆蓋波長從193nm 到1550nm，透鏡材料是N-BK7 或熔融石英。有高面形精度（λ/10）和表面質量（10-5）。支持定制焦距、尺寸和各類型的增透膜。

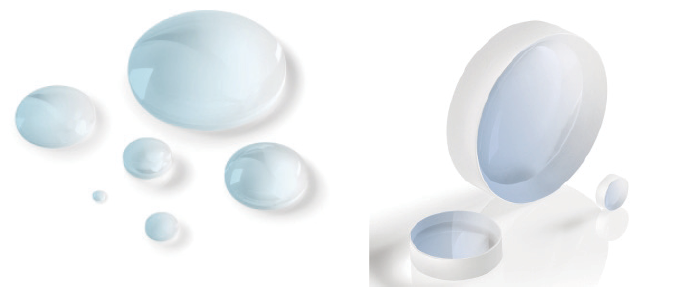

3）平凹透鏡
應用于光學擴束，在光學系統中增大系統焦距、平衡像差。當準直光從凹面處入射、位于無窮共軛處時能減少球面誤差和彗形像差。不同款型號覆蓋波長從193nm到1550nm。透鏡材料為N-BK7和UVFS。支持定制尺寸、焦距和鍍增透膜。部分型號有較高損傷閾值。窄帶脈沖激光：15J/cm2, 20 nsec, 20 Hz @ 1064 nm，寬帶脈沖激光：10 J/cm2, 20 nsec, 20 Hz @ 1064 nm，連續激光：1 MW/cm2 @ 1064 nm。

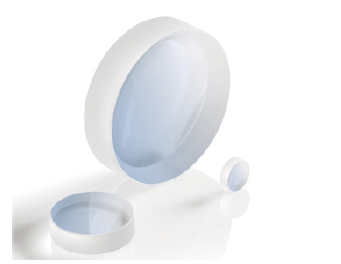

4）雙凹透鏡
在各個光學系統中用于分散光或擴束，在成像系統中可以透過透鏡看到形成的虛像。透鏡材料為N-BK7 和熔融石英，波段從193nm 到1550nm。通光孔徑大于85%，鍍增透膜后透過率超過99%（具體由波長決定）有較高的損傷閾值：窄帶脈沖激光15J/cm2, 20 nsec,20 Hz @ 1064 nm，寬帶脈沖激光：10 J/cm2, 20nsec, 20 Hz @ 1064 nm 連續激光：1 MW/cm2 @ 1064 nm

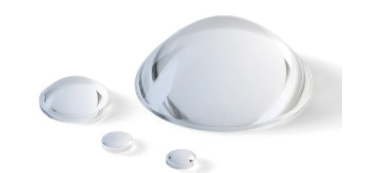

5）Best Form 正透鏡
5）Best Form 正透鏡
應用于光線的匯集和聚焦，也可對點光源進行準直。在聚焦時能最大限度地減少慧形像差和球面像差。性能卓越，能提供單透鏡中最小的聚焦斑點。型號為BFPL，透鏡材料熔融石英。通光孔徑大于75%，鍍增透膜后透過率超過99%（視具體波長）有較高的損傷閾值：寬帶脈沖激光10 J/cm2, 20 nsec,20 Hz @ 1064nm，窄帶脈沖激光15 J/cm2, 20 nsec, 20 Hz @ 1064 nm 連續激光：1 MW/cm2 @ 1064 nm
6）非球面玻璃聚光器
6）非球面玻璃聚光器
用于低成本的正透過率采購應用。在低f 值，高通量的情況下應用，降低像差。不推薦成像、聚焦和或高功率下應用。波段400-700nm，鍍氟化鎂增透膜。表面質量80-50。
