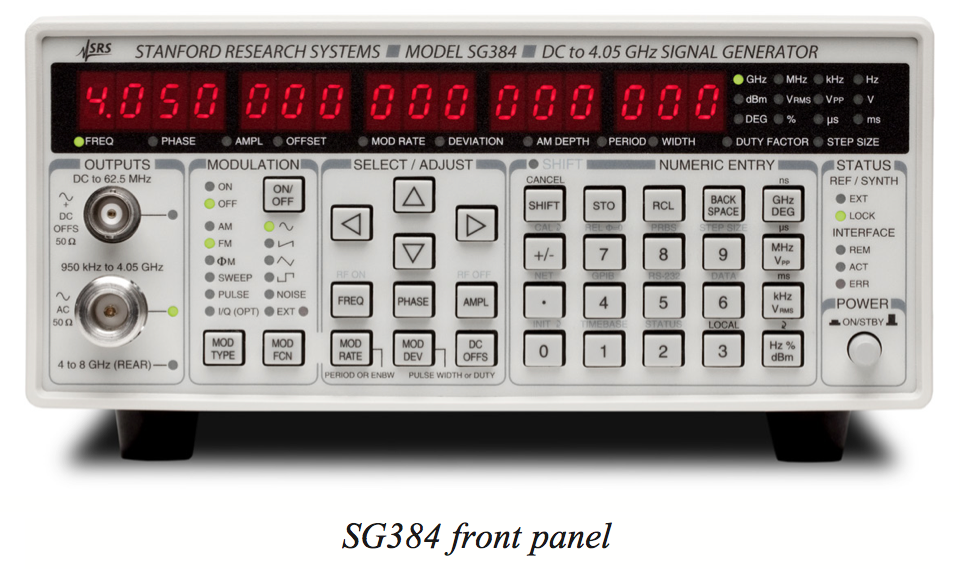

SG380射頻信號發生器
簡 述：
SG380系列的射頻信號發生器使用一個獨特的、創新的結構(有理近似頻率合成技術)提供超高頻率分辨率(1μHz),優質的相位噪聲,多種的調制功能(AM、FM、?M、脈沖調制等)成本合理，具競爭力。
品 牌：
美國 SRS
產品型號：
- SR380
SG380系列的射頻信號發生器使用一個獨特的、創新的結構(有理近似頻率合成技術)提供超高頻率分辨率(1µHz),優質的相位噪聲,多種的調制功能(AM、FM、ØM、脈沖調制等)成本合理，具競爭力。
標準型號產生正弦波從直流到2.025 GHz(SG382),4.05 GHz(SG384)和6.075 GHz(SG386)，通過選配附件*高可做到8GHz。
主要技術參數
頻率設置
頻率范圍 DC to 62.5 MHz (BNC output)
950 kHz to 4.05 GHz (N-type output)
4.05 GHz to 8.1 GHz (opt. 02)
頻率分辨率 1 μHz at any frequency
開關速度 <8 ms (to within 1 ppm)
頻率誤差 <(10−18 +timebase error)×fC
頻率穩定度 1×10−11 (1 s Allan variance)
前面板BNC輸出
頻率范圍 DC to 62.5MHz
振幅 1.00 Vrms to 0.001Vrms
偏移 ±1.5VDC
偏移分辨率 5mV
Max. excursion 1.41V (amplitude + offset)
振幅分辨率 <1%
振幅精度 ±5%
諧波 <–40 dBc
Spurious <–75 dBc
輸出耦合 DC, 50Ω ±2%
User 負載 50Ω
反向保護 ±5VDC
前面板N型輸出
頻率范圍 950 kHz to 4.05GHz
功率輸出 +13 dBm to –110dBm
輸出電壓 1Vrms to 0.7μVrms
功率分辨率 0.01 dBm
功率精確度 ±1 dB
輸出耦合 AC, 50Ω
User 負載 50Ω
電壓駐波比 <1.6
反向保護 30 VDC, +25 dBm RF
光譜純度的輸出功率為1GHz(* Spurs, phase noise and residual FM scale by 6 dB/octave to other carrier frequencies)
子諧波 None
諧波 <–25 dBc (<+7 dBm, N-type output)
Spurious <10 kHz offset <–65 dBc
>10 kHz offset <–75 dBc
相位噪聲 10 Hz offset –80 dBc/Hz (typ.)
1 kHz offset –102 dBc/Hz (typ.)
20 kHz offset –116 dBc/Hz (typ.)
1 MHz offset –130 dBc/Hz (typ.)
剩余調頻(典型) 1 Hz rms (300 Hz to 3 kHz BW)
剩余調幅（典型） 0.006 % rms (300 Hz to 3 kHz BW)
相位設置在前端面板輸出
*大位相距離 ±3600
位相分辨率 0.010 (DC to 100 MHz)
0.10 (100 MHz to 1 GHz)
1.00(1 GHz to 8.1 GHz)
標準OCXO時基
振蕩器類型 Oven controlled, 3rd OT, SC-cut crystal
穩定性（0到45℃） <±0.002 ppm
老化 <±0.05 ppm/year
銣時基（選項04）
振蕩器類型 Oven controlled, 3rd OT, SC-cut crystal
物理包（Physics package） Rubidium vapor frequency discriminator
穩定性（0到45℃） <±0.0001 ppm
老化 <±0.001 ppm/year
基時（Timebase）輸入
頻率 10 MHz, ±2 ppm
振幅 0.5 to 4 Vpp (–2 dBm to +16 dBm)
輸入阻抗 50 Ω, AC coupled
基時（Timebase）輸出
頻率 10 MHz, sine
Source 50Ω, DC transformer coupled
振幅 1.75Vpp ±10% (8.8dBm ± 1dBm)
內部調制源
波形 Sine, ramp, saw, square, pulse, noise
正弦總諧波失真 –80 dBc (typ. at 20 kHz)
斜坡線性 <0.05 % (1 kHz)
速率 1 μHz to 500 kHz (fC < 62.5 MHz)
1 μHz to 50 kHz (fC > 62.5 MHz)
速率分辨率 1 μHz
速率誤差 1:231+ timebase error
噪聲函數 White Gaussian noise (rms = dev / 5)
噪聲帶寬 1 μHz
脈沖發生器時間 1 μs to 10 s
脈沖發生器寬度 100 ns to 9999.9999 ms
脈沖定時分辨率 5 ns
脈沖噪聲功能 PRBS 25–219. Bit period (200+ 5N) ns
調制波形輸出
輸出阻抗 50Ω (for reverse termination)
User 負載 Unterminated 50Ω coax
AM, FM, ΦM ±1V for ± full deviation
脈沖/空白 “Low” = 0V, “High” = 3.3VDC
外部調制輸入
模式 AM, FM, ΦM, Pulse, Blank
未調制的水平 0V input for unmodulated carrier
AM, FM, ΦM ±1 V input for ± full deviation
調制帶寬 >100 kHz
調制失真 <–60 dB
輸入阻抗 100kΩ
輸入失真 <500μV
脈沖,空白閾值 +1VDC
振幅調制
范圍 0 to 100 % (decreases above +7 dBm)
分辨率 0.1%
調制源 Internal or external
調制失真
BNC輸出 <0.1 % (fC < 62.5 MHz, fM = 1 kHz)
N型輸出 <3 % (fC < 62.5 MHz, fM = 1 kHz)
調制帶寬 >100 kHz
調頻
頻率漂移 10 Hz to 1MHz
偏差分辨率 Larger of 1 Hz or 0.1 % of deviation
偏差精確度 <0.1 % (fC < 62.5 MHz)
<3 % (fC > 62.5 MHz)
調制源 Internal or external
調制失真 <–70 dB (fC = 1 GHz, fM = fD = 20 kHz)
Ext. FM carrier offset <1:1,000 of deviation
調制帶寬 >100 kHz
連續掃描（階段掃頻）
頻率跨度 10 Hz to entire sweep range
掃描范圍 DC to 62.5MHz
59.375 MHz to 128.125MHz
118.75 MHz to 256.25MHz
237.5 MHz to 512.5MHz
475 MHz to 1025MHz
950 MHz to 2050MHz
1900 MHz to 4100MHz
3800 MHz to 8200 MHz (Opt. 02 only)
偏差分辨率 Larger of 1 Hz or 0.1 % of deviation
掃描源 Internal or external
掃描變形 <0.1 Hz + (deviation / 1,000)
掃描抵消 <1:1,000 of deviation
掃描功能 Triangle or ramp sweeps up to 120 Hz
相位調制
偏差 0 to 360o
偏差分辨率 0.01o to 100 MHz
0.1o to 1 GHz
1o above 1GHz
偏差精度 <0.1 % (fC < 62.5 MHz)
<3 % (fC > 62.5 MHz)
調制源 Internal or external
調制失真 <–70 dB (fC = 1 GHz, fM=ΦD = 20 kHz)
調制帶寬 >100 kHz
脈沖,空白閾值
脈沖模式 Logic “High” turns RF “on”
Blank mode Logic “High” turns RF “off”
開/關比 40 dB (1 GHz to 4 GHz)
60 dB (100 MHz to 1 GHz)
75 dB (DC to 100 MHz)
上升下降時間 20 ns
打開/關延遲 60 ns
調制源 Internal or external pulse
外部I / Q調制(選擇3)。
載波頻率范圍 400 MHz to 4.05GHz
調制輸出 Front-panel N-type only
I / Q輸入 50 Ω, ±0.5V
I或Q輸入偏移 <500μV
I / Q滿量程 (I2+Q2)1/2 = 0.5V
載波抑制 >40 dBc
調制帶寬 200 MHz (–3 dB)
方波時鐘輸出（選項01）
微分時鐘 Rear-panel SMAs drive 50Ω loads
頻率范圍 DC to 4.05GHz
轉換時間（典型值） <35 ps (20 % to 80 %)
Jitte fC > 62.5MHz <300 fs rms (1 kHz to 5 MHz BW)
fC < 62.5MHz <10–4 U.I. rms (1 kHz to 5 MHz BW)
振幅 0.4 Vpp to 1Vpp
偏移 ±2VDC
Ampl/偏移分辨率 5mV
Ampl/偏移分辨率 ±5%
輸出耦合 DC, 50Ω ±2 %
Compliance ECL, PECL, RSECL, CML, LVDS, NIM
倍頻輸出（選項02）
輸出 Rear-panel SMA
頻率范圍 4.05 GHz to 8.10GHz
RF幅度 –15 dBm to +7dBm
分諧波(fC/2) <–25 dBc
混合產品（3fC / 2） <–25 dBc
諧波 (n ×fC) <–25 dBc
雜散（8千兆赫） <–55 dBc (>10 kHz offset)
相位噪聲（8千兆赫） –98 dBc/Hz at 20 kHz offset (typ.
幅度分辨率 0.01dBm
幅度精度 ±1 dB
調制模式 FM, ΦM, sweeps
輸出耦合 AC, 50Ω
Reverse protection 30 VDC, +25 dBm RF
直流偏置電源(有選擇02)。
輸出 Rear-panel SMA
電壓范圍 ±10V
偏移電壓 <20mV
DC 精度 ±0.2%
DC分辨率 5mV
輸出電阻 50Ω
限流 20mA
計算機接口
以太網(LAN) 10/100 Base-T.TCP/IP & DHCP default
GPIB IEEE488.2
RS-232 4800 to 115,200 baud, RTS/CTS flow
線功率 <90W, 90 to 264VAC, 47 to 63 Hz w/ PFC
尺寸 重量 8.5" × 3.5" × 13" (WHD), 10 lbs.
保修 一年部件和手工
