多通道數據采集系統
簡 述：
美國 Vertilon 公司以為客戶提供高性能的探測器后端電子學產品為目標，其電子學產品可以更方便的配合多陽極光電倍增管、硅光電倍增管、雪崩光電二極管等多像素探測器使用。
品 牌：
美國 Vertilon
產品型號：
- PhotoniQ
- PhotoniQ
- PMT
- SiPM&MPPC
- APD
多通道數據采集系統
美國 Vertilon 公司以為客戶提供高性能的探測器后端電子學產品為目標，其電子學產品可以更方便的配合多陽極光電倍增管、硅光電倍增管、雪崩光電二極管等多像素探測器使用。作為在電子學領域擁有豐富成功經驗的高科技公司， Vertilon 公司的標準產品目前支持多數主流探測器。同時，針對目前標準產品不支持的探測器，以及有特殊需求的客戶， Vertilon 可以提供包括軟件在的完整定制方案。對于工業客戶， Vertilon 還可以提供 OME 產品以滿足批量生產的需求。

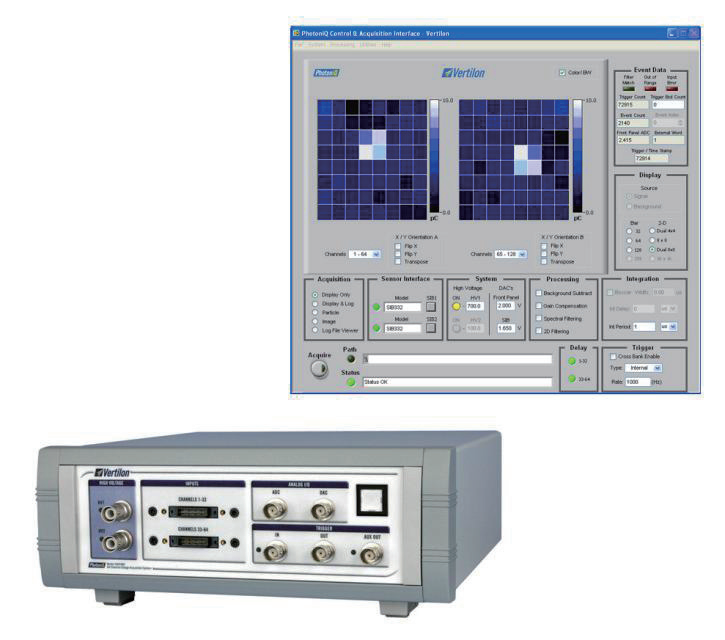

PhotoniQ 數據采集系統
為了滿足大多數應用的需要，Vertilon 的 PhotoniQ 數據采集系統（ DAQ），提供 2-128 輸入通道， 7 個標準配置系統。所有配置包括 PC 兼容的圖形用戶界面
軟件，基于 Windows 的 USB 驅動程序， USB 電纜，電源和外部系統。
多通道數據采集系統的特點
● 2， 8，32，64，128通道電荷積分
● 兼容PMT、 APD、 SiPM&MPPC，以及其他多通道探測器
● 96dB動態范圍
● 2.5us的粒子事件對分辨能力，每秒390K像素的圖像獲取能力
● 單光子靈敏度，實時獲取數據
● 多種觸發方式，可配合Boxcar使用
● 可提供高壓電源
| 參數 | IQSP480 | IQSP482 | IQSP580 | IQSP582 | IQSP584 | IQSP418 | IQSP518 |
| 通道數 | 32 | 64 | 32 | 64 | 128 | 2，可擴展至8 | 2，可擴展至8 |
| 分辨率 | 16bits | 16bits | 14bits | 14bits | 14bits | 16bits | 14bits |
| 動態范圍 | 96dB | 96dB | 84dB | 84dB | 84dB | 96dB | 84dB |
| 最大電荷數 | 1450pC | 1450pC | 875pC | 875pC | 875pC | 1462pC | 875pC |
| 輸入噪聲電荷 | 30fC | 30fC | 100fC | 100fC | 100fC | 30fC | 100fC |
| 最大觸發頻率 | 150KHz | 120KHz | 390KHz | 250KHz | 140KHz | 150KHz | 390KHz |
| 事件對分辨率 | 6µs | 7µs | 2.5µs | 3.2µs | 6.5µs | 6µs | 2.5µs |
| 通道串?dāng)_ | -84dB | -84dB | -84dB | -84dB | -84dB | -84dB | -84dB |

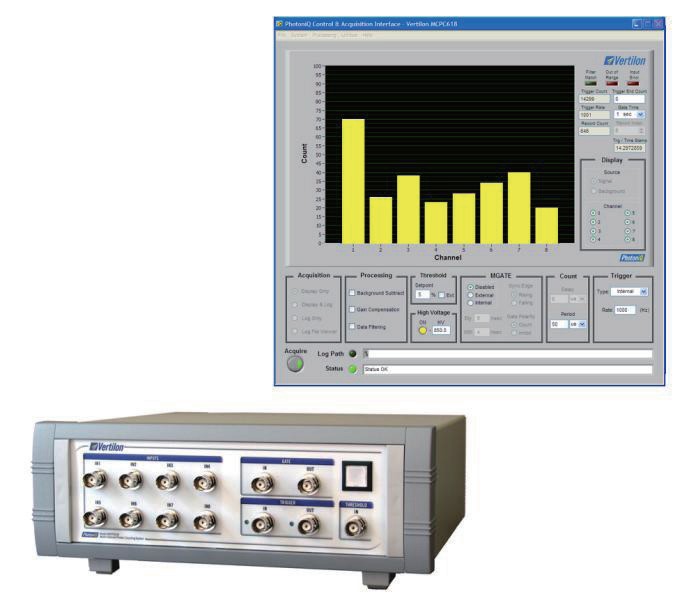

PhotoniQ 高速多通道光子計數系統
Vertilon 公司的高速多通道光子計數系統 是一個方便的可直接連接大多數光電倍增管、 APD、 SiPM &MPPC的設備。計數系統中的每個通道都包含一個高靈敏度的前置放大器，一個可調閾值的鑒別器，一個高速計數器。數據通過 USB2.0 接口直接與電腦通信。通過圖形化的應用軟件可以輕松的控制觸發模式、計數時間、門控等功能。
| 規格 | MCPC618 | MCPC618 | MCPC618 |
| 通道數 | 8 | 32 | 64 |
| 輸入阻抗 | 50ohm | 50ohm | 50ohm |
| 脈沖對分辨率 | 4ns | 4ns | 4ns |
| 最小探測幅值 | 8mV | 8mV | 8mV |
| 最大計數率 | 250MHz | 250MHz | 250MHz |
| 計數周期范圍 | 100ns-1s | 100ns-1s | 100ns-1s |
| 最大計數值 | 16383 | 16383 | 16383 |
| 最大觸發頻率 | 40kHz | 125kHz | 125kHz |

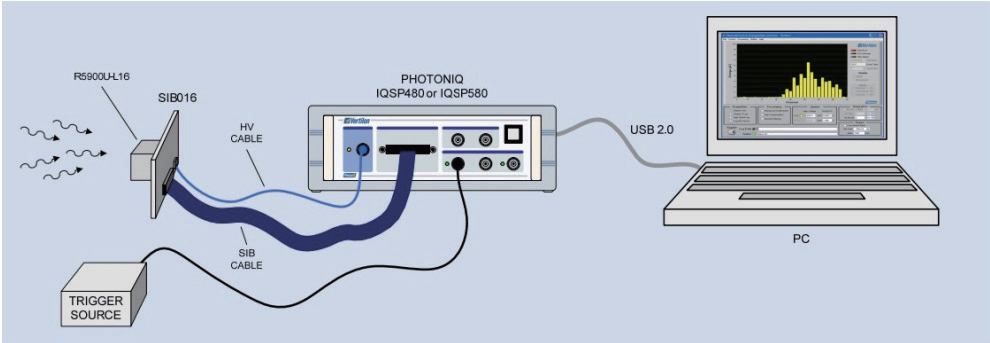

PMT 接口板
下列接口板是專門用于兼容濱松的多陽極光電倍增管。接口板可以和多通道數據采集系統配合使用，直接連接到電腦輸出結果。
| 參數 | SIB016 | SIB116A | SIB516 | SIB232 | SIB232D |
| 兼容探測器 | R5900U-L16 | H8711系列 | H10515B系列 | H7260系列 | H7260系列 |
| 探測器廠商 | 濱松 | 濱松 | 濱松 | 濱松 | 濱松 |
| 探測器類型 | 多陽極PMT | 多陽極PMT | 多陽極PMT | 多陽極PMT | 多陽極PMT |
| 通道數 | 16 | 16 | 16 | 32 | 32 |
| 結構 | 線性 | 陣列4x4 | 線性 | 線性 | 線性 |
SiPM&MPPC 接口板
下列型號是 Vertilon 公司針對 SiPM&MPPC推出的專用接口板。
| 參數 | SIB616 | SIB3716 | SIB916 | SIB464 | SIB764 | SIB864 | SIB1064 |
| 兼容探測器 | ArrayC- | S13361- | AFBR- | Array- | S13361- | PA3325- | S13615- |
| 30035-16P | 3050AE-04 | S4N44P163 | 60035-64P | 3050NE-08 | WB-0808 | 1025N-08 | |
| 探測器廠商 | SensL | 濱松 | 博通 | 安森美 | 濱松 | Ketek | 濱松 |
| 探測器類型 | SiPMArray | MPPCArray | SiPMArray | SiPMArray | MPPCArray | SiPMArray | MPPCArray |
| 通道數 | 16 | 16 | 16 | 64 | 64 | 64 | 64 |
| 結構 | 陣列4x4 | 陣列4x4 | 陣列4x4 | 陣列8x8 | 陣列8x8 | 陣列8x8 | 陣列8x8 |
APD 接口板
下列型號是 Vertilon 公司針對 APD推出的專用接口板。
| 參數 | SIB216 | SIB332 |
| 兼容探測器 | 500038/AD-LA-16-9-DIL18 | S8550 |
| 探測器廠商 | SiliconSensor/PSS | 濱松 |
| 探測器類型 | APDArray | APDArray |
| 通道數 | 16 | 32 |
| 結構 | 線性 | 線性 |
主要應用方向
● 核醫學（ PET、 SPECT）
● 共聚焦顯微鏡
● 流式細胞儀
● 熒光光譜檢測
● 高能粒子物理研究
● 分析化學
● 空間輻射探測
● 生物氣溶膠檢測與分辨
● 激光雷達
● 熒光壽命測量
● 化學發光檢測
● 生物發光檢測
● DNA測序
